Control de Nivel - Válvulas Vamex

Serie Y

Control de nivel

Regulan automáticamente el llenado de depósitos en sistemas hidráulicos, manteniendo el nivel de agua dentro de un rango definido sin necesidad de supervisión constante.

Mediante un piloto de control con flotador o sistema hidrostático, la válvula abre o cierra según el nivel del agua dentro del tanque, permitiendo un control eficiente del almacenamiento en redes de agua potable.

ficha técnica

contáctanos

* Aceptamos pagos con tarjeta

¿Qué es una válvula de control de nivel?

Válvula hidráulica automática que regula el flujo de entrada hacia un tanque o cisterna en función del nivel de agua.

Su operación permite:

– Abrir cuando el nivel del tanque comienza a descender

– Modular el flujo para mantener el nivel deseado

– Cerrar cuando el nivel alcanza el máximo

Esto permite mantener un nivel constante en el depósito y evitar desbordamientos.

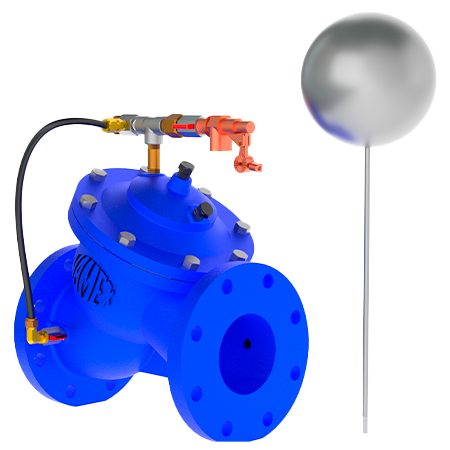

Principio de operación

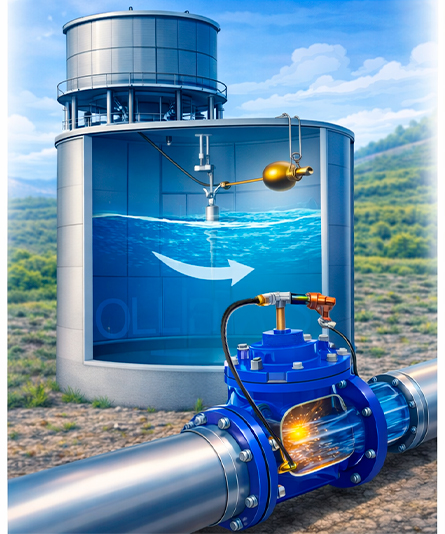

Operación
Abre de forma gradual cuando el nivel del tanque comienza a bajar y cierra al alcanzar el nivel máximo, gracias a un piloto de flotador instalado a distancia en el ranque.

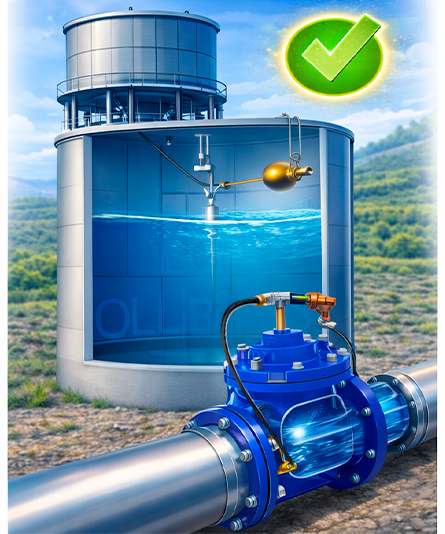

Función
Mantiene un nivel de llenado constante, ideal cuando se desea que la válvula actúe apenas se detecte una baja en el nivel.

Beneficios

– Mantiene constante el nivel del depósito

– Evita desbordamientos en tanques y cisternas

– Automatiza el proceso de llenado

– Reduce intervención manual en operación

– Protege la red contra sobrepresión

– Optimiza la distribución del agua

Aplicaciones

– Tanques superficiales

– Tanques elevados

– Cisternas

– Reservorios de agua potable

– Sistemas de almacenamiento en redes hidráulicas

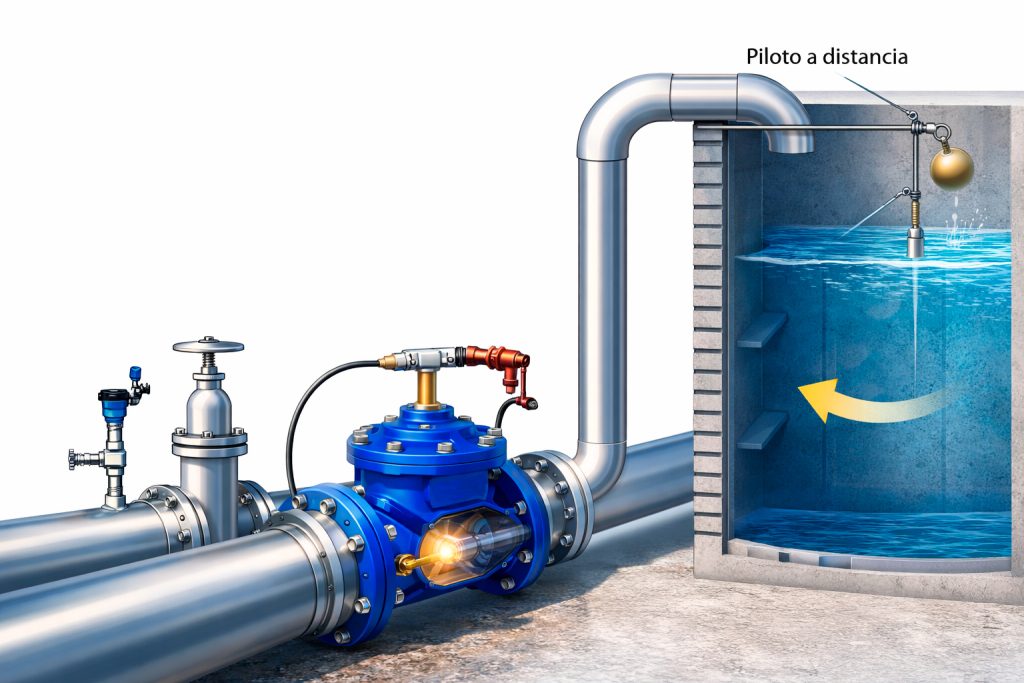

Instalación tipo

Otros modelos de control de nivel

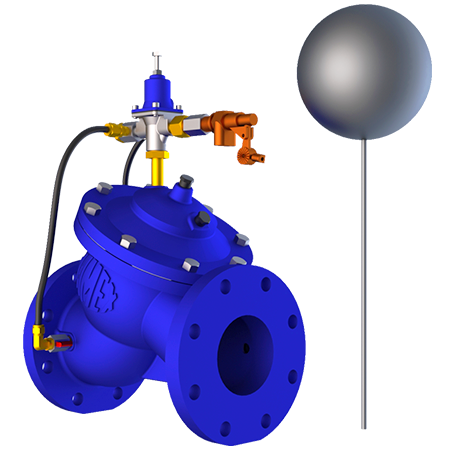

Modelo 1111
Sostenedora y control de nivel con flotador

De tipo modulante para tanques superficiales, elevados y cisternas.
Mantiene el nivel constante del tanque, cierra cuando el nivel del agua llega al máximo y al descender abre para mantener el nivel máximo de llenado.
Sostiene fija la presión aguas arriba.
El piloto de flotador se conecta a distancia de la válvula en el nivel máximo de llenado.
Para su apertura total la presión mínima de entrada deberá ser de 0.7 kgf/cm² más los metros de altura del tanque.
La velocidad de cierre se ajusta con la válvula de aguja.

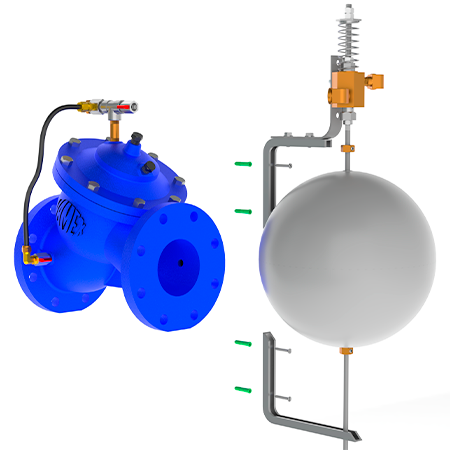

Modelo 1112
Control de llenado por flotador con ajuste de apertura

De tipo modulante, para tanques superficiales, elevados y cisternas.
No mantiene el nivel constante del tanque, la válvula cierra cuando el nivel del agua llega al máximo y al descender abre hasta llegar al mínimo deseado.
El piloto cierra cuando el flotador llega al máximo y al descender por la varilla abre hasta llegar al mínimo deseado, se conecta a distancia de la válvula en el nivel máximo de llenado.
Para su apertura total la presión mínima de entrada deberá ser de 0.7 kgf/cm² más los metros de altura del tanque.
La velocidad de cierre se ajusta con la válvula de aguja.

Modelo 1113
Sostenedora y control de llenado por flotador con ajuste de apertura

De tipo modulante, para tanques superficiales, elevados y cisternas.
No mantiene el nivel constante del tanque, la válvula cierra cuando el nivel del agua llega al máximo y al descender abre hasta llegar al mínimo deseado.
Sostiene fija la presión aguas arriba.
El piloto cierra cuando el flotador llega al máximo y al descender por la varilla abre hasta llegar al mínimo deseado, se conecta a distancia de la válvula en el nivel máximo de llenado.
Para su apertura total la presión mínima de entrada deberá ser de 0.7 kgf/cm² más los metros de altura del tanque.
La velocidad de cierre se ajusta con la válvula de aguja.

Modelo 1114
Control de llenado eléctrico con ajuste de apertura

De tipo modulante para tanques superficiales, elevados y cisternas.
No mantiene el nivel constante del tanque, la válvula cierra cuando el nivel del agua llega al máximo y al descender abre hasta llegar al mínimo deseado.
El piloto es solenoide de tres vías accionado por un interruptor flotante, con el cual se ajustan los niveles de cierre y apertura. Abre totalmente al descargar el flujo de la cámara superior a la atmósfera
Para su apertura total la presión mínima de entrada deberá ser de 0.7 kgf/cm²
La velocidad de cierre se ajusta con la válvula de aguja.

Modelo 1115
Sostenedora y control de llenado eléctrico con ajuste de apertura

De tipo modulante, para tanques superficiales, elevados y cisternas.
No mantiene el nivel constante del tanque, la válvula cierra cuando el nivel del agua llega al máximo y al descender abre hasta llegar al mínimo deseado.
El piloto es solenoide de dos vías accionado por un interruptor flotante, con el cual se ajustan los niveles de cierre y apertura.
Sostiene fija la presión aguas arriba.
Para su apertura total la presión mínima de entrada deberá ser de 0.7 kgf/cm² más los metros de altura del tanque.
La velocidad de cierre se ajusta con la válvula de aguja.

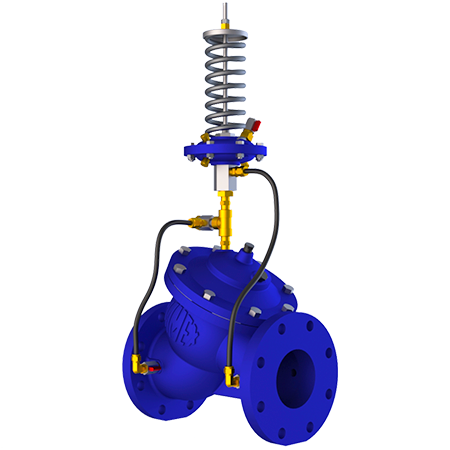

Modelo 1116
Nivel constante por piloto hidrostático

De tipo modulante, para tanques superficiales y elevados.
Mantiene el nivel constante del agua, la válvula cierra cuando el nivel llega al máximo y abre al descender para mantener el nivel máximo de llenado.
El piloto control se conecta donde se pueda sensar la carga estática del tanque.
Para su apertura total la presión mínima de entrada deberá ser de 0.7 kgf/cm².
La velocidad de cierre se ajusta con la válvula de aguja.

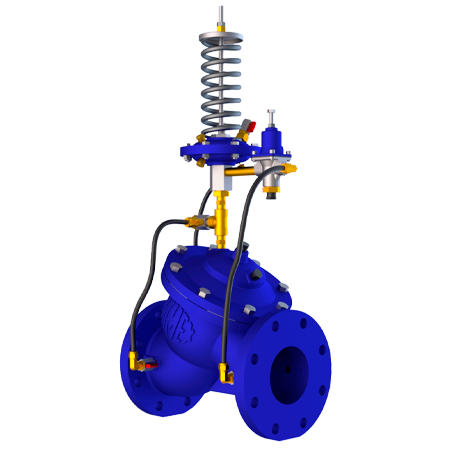

Modelo 1117
Sostenedora y nivel constante por piloto hidrostático

De tipo modulante para tanques superficiales y elevados.
Mantiene el nivel constante del tanque, la válvula cierra cuando el nivel del agua llega al máximo y al descender abre para mantener el nivel máximo de llenado.
Sostiene la presión aguas arriba.
El piloto de fde control de nivel se conecta donde se pueda sensar la carga estática del tanque.
Para su apertura total la presión mínima de entrada deberá ser de 0.7 kgf/cm².
La velocidad de cierre se ajusta con la válvula de aguja.

Modelo 1118
Nivel constante por piloto hidrostático con ajuste de apertura

De tipo no modulante, para tanques superficiales y elevados.
No mantiene el nivel constante del tanque, la válvula cierra cuando el nivel del agua llega al máximo.
Al descender abre hasta llegar al nivel mínimo deseado.
El piloto de control de nivel se conecta donde se pueda sensar la carga estática del tanque.
Para su apertura total la presión mínima de entrada deberá ser de 0.7 kgf/cm².
La velocidad de cierre se ajusta con la válvula de aguja.

Modelo 1119
Sostenedora y nivel constante por piloto hidrostático con ajuste de apertura

De tipo no modulante, para tanques superficiales y elevados.
No mantiene el nivel constante del tanque, la válvula cierra cuando el nivel del agua llega al máximo.
Al descender abre hasta llegar al nivel mínimo deseado.
Sostiene fija la presión aguas arriba.
El piloto de control de nivel se conecta donde se pueda sensar la carga estática del tanque.
Para su apertura total la presión mínima de entrada deberá ser de 0.7 kgf/cm².
La velocidad de cierre se ajusta con la válvula de aguja.

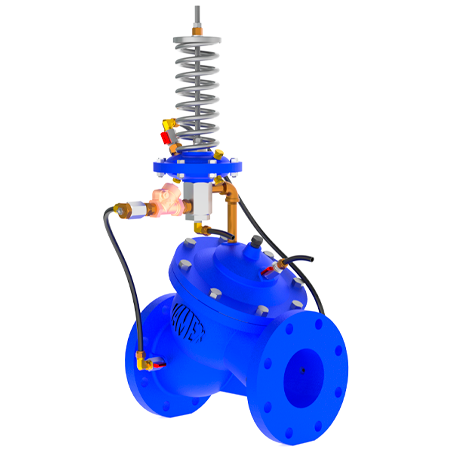

Modelo 1120
Llenado eficiente por apertura total

De tipo no modulante para tanques superficiales y elevados.
Mantiene el nivel del tanque evitando se desborde o se vacíe, al llenado, la válvula abre totalmente descargando el flujo de la cámara superior a la atmósfera.
El piloto de control opera sensando la carga estática del tanque.
Cuando la presión de entrada es menor que la carga estática del tanque el flujo no regresa.
La velocidad de cierre se ajusta con la válvula de aguja.

Modelo 1121
Llenado y distribución con línea única

De tipo no modulante para tanques superficiales y elevados.
Mantiene el nivel del tanque evitando se desborde o se vacíe, al llenado, la válvula abre totalmente descargando el flujo de la cámara superior a la atmósfera.
El piloto de control opera sensando la carga estática del tanque.
Cuando la presión de entrada es menor que la carga estática del tanque el flujo no regresa.
La velocidad de cierre se ajusta con la válvula de aguja.

Modelo 1122
Llenado eficiente con ajuste de apertura

De tipo no modulante, para tanques superficiales y elevados.
Cierra al nivel máximo del agua y abre al mínimo seleccionado.
Los pilotos de control operan sensando la carga estática máxima y mínima del tanque.
Cuando la presión de entrada es menor que la carga estática del tanque el flujo no regresa.
La velocidad de cierre se ajusta con la válvula de aguja.

Descarga la ficha técnica de la válvula de control de nivel.

Consulta especificaciones completas, configuraciones disponibles, materiales de fabricación y
criterios de instalación para integrar correctamente la válvula en tu sistema hidráulico.
