Solución para la eliminación automática de bolsas de aire en redes de agua potable y líneas de conducción bajo presión.
La válvula eliminadora de aire está diseñada para expulsar pequeñas acumulaciones de aire atrapado en sistemas hidráulicos que operan bajo presión.
La presencia de bolsas de aire reduce la capacidad de la tubería, incrementa el consumo energético y provoca golpes de ariete más severos. La Serie E garantiza una operación continua, eficiente y segura del sistema.
También conocida como ventosa hidráulica, permite la purga controlada de aire acumulado en conduccionesque ya se encuentran en operación. A diferencia de la válvula de admisión y expulsión (Serie A), la Serie E:
– Trabaja bajo presión constante
– Elimina pequeñas cantidades de aire
– Mantiene la capacidad hidráulica máxima
– Opera sin intervención manual
Es esencial para el control de aire en sistemas presurizados.
Principio de operación
Operan de forma automática mediante un sistema de flotador con brazo de palanca, que responde a los cambios en el nivel del agua causados por la acumulación o evacuación de aire en la línea. Este mecanismo permite abrir y cerrar la válvula aun cuando el sistema se encuentra presurizado, garantizando una expulsión controlada del aire atrapado sin interrumpir el flujo hidráulico.
A continuación, se detalla su funcionamiento en ambas fases:

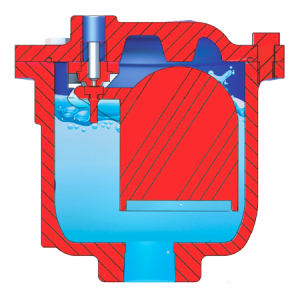

Válvula cerrada Cuando el aire es evacuado y el agua vuelve a subir, el flotador también asciende, cerrando herméticamente la válvula hasta que se acumule nuevo aire.

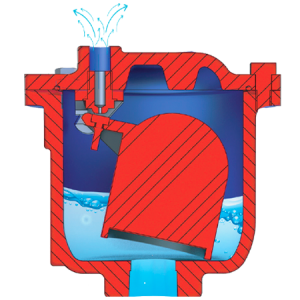

Válvula abierta Cuando se acumula aire en la parte superior de la válvula, desplaza el agua hacia abajo. El brazo de palanca permite que el flotador baje y abra la válvula, expulsando el aire atrapado.
Beneficios
– Eliminación continua de bolsas de aire
– Reducción de golpe de ariete
– Mejora del rendimiento hidráulico
– Disminución del consumo energético
– Protección de bombas y tuberías
– Operación automática sin energía eléctrica
Aplicaciones
– Puntos altos de conducción
– Tramos rectos ascendentes y descendentes
– Redes de agua potable
– Sistemas de bombeo
– Plantas de tratamiento
– Líneas de conducción de largo recorrido

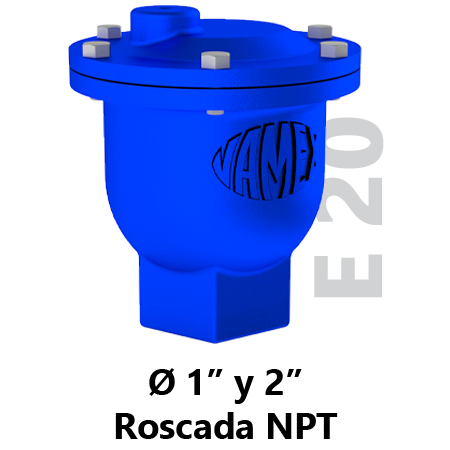

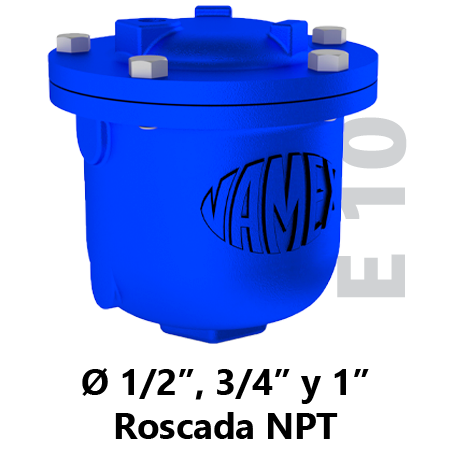

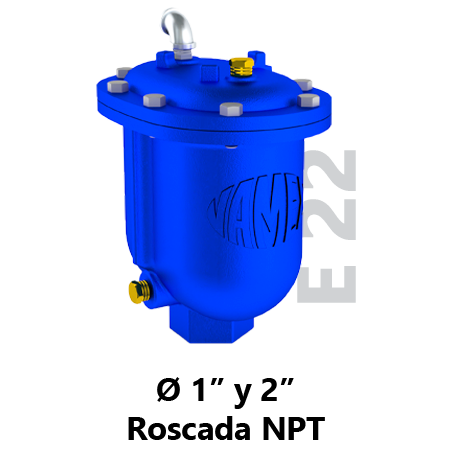

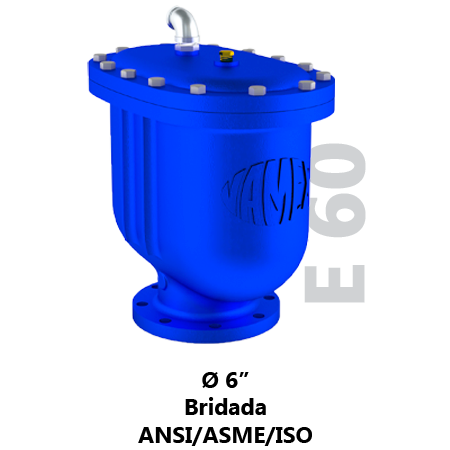

Modelos de eliminadoras de aire
Disponibles en diferentes configuraciones según requerimientos de presión y gasto.
Compatibilidad modular
Solución integral: Serie E + Serie A
Para un control completo del aire en sistemas hidráulicos, la Serie A puede combinarse con la válvula eliminadora de aire Serie E, formando la válvula combinada Serie A/E.
Optimiza la eliminación de aire en tu sistema hidráulico
Una correcta selección del orificio de venteo y presión de operación es clave para garantizar la eficiencia hidráulica y evitar fallas por acumulación de aire. Descarga la ficha técnica y obtén toda la información necesaria para integrar la válvula en tu proyecto hidráulico.
